MG M2RS • W2RS
RTD Transmitter Active Bridge – Chịu Dây Dẫn 200Ω (1 & 2 Ngõ Ra)
Mini-M Series • Dây Dẫn Dài • Fast Response 25ms
M2RS (1 ngõ ra) và W2RS (2 ngõ ra độc lập) – bộ chuyển đổi RTD Pt100/JPt100/Ni508.4Ω/Cu10Ω sang 4-20mA/0-10V… với mạch “Active Bridge” đặc biệt cho phép dây dẫn lên đến 200Ω/dây (tổng 600Ω), linearization chuẩn, burnout, fast response 25ms. Siêu nhỏ gọn, gắn DIN rail, lý tưởng cho dây RTD dài hoặc kết hợp barrier an toàn nội tại.

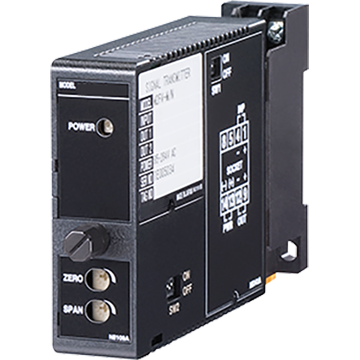

M2RS – 1 Ngõ Ra (Mini-M Series)
- Chiều rộng chỉ 23mm – siêu nhỏ
- 1 ngõ ra 4-20mA (750Ω) hoặc 0-10V, 1-5V…
- Active Bridge chịu dây dẫn 200Ω/dây
- Độ chính xác ±0.1%, linearization
- Nguồn 100-240VAC / 24VDC / 11-27VDC
- Giá cực tốt cho dự án lớn

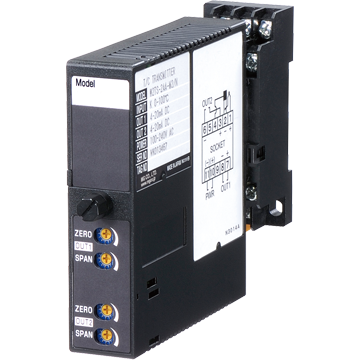

W2RS – 2 Ngõ Ra Độc Lập (Mini-MW Series)
- Chiều rộng 29.5mm – vẫn cực gọn
- 2 ngõ ra độc lập (ví dụ 4-20mA + 1-5V)
- Cùng Active Bridge 200Ω/dây
- Output 1 tải 750Ω, Output 2 tải 350Ω (4-20mA)
- Phù hợp đưa tín hiệu đến PLC + Recorder cùng lúc
Đặc Điểm Vượt Trội Của Dòng M2RS/W2RS
- Mạch Active Bridge độc quyền MG Co. – cho phép dây dẫn RTD lên đến 200Ω/dây (tổng 600Ω) mà vẫn chính xác cao
- Linearization chuẩn nhà máy, độ chính xác ±0.1% span
- Burnout upscale/downscale/off, fast response 25ms (option /K)
- Hỗ trợ đầy đủ Pt100 (JIS’97/IEC), JPt100, Pt50Ω, Ni508.4Ω, Cu10Ω
- Cách ly 2000V AC (M2RS) hoặc 4 chiều (W2RS)
- Chịu rung 5G, nhiệt độ -25 đến +65°C (tùy model)
- CE, UL/cUL, Class I Div.2 (khu vực nguy hiểm)
So Sánh Thông Số M2RS vs W2RS
| Thông số | M2RS (1 output) | W2RS (2 outputs) |
|---|---|---|
| Chiều rộng | 23 mm | 29.5 mm |
| Active Bridge (dây dẫn) | 200 Ω/dây (tổng 600Ω) | |
| Đầu vào RTD | Pt100, JPt100, Pt50Ω, Ni508.4Ω, Cu10Ω (2/3 dây) | |
| Phạm vi Pt100 IEC | -200 đến +650°C, min span 50°C | |
| Độ chính xác | ±0.1% span, linearization chuẩn | |
| Ngõ ra 4-20mA | 750Ω max | Out1: 750Ω, Out2: 350Ω |
| Fast response | 25 ms (option /K) | |
| Cách ly | Input ↔ Output ↔ Power | Input ↔ Out1 ↔ Out2 ↔ Power |
| Nguồn cấp | 100-240VAC, 24VDC, 11-27VDC, 110VDC | |
| Chứng nhận | CE, UL/cUL, UKCA, Class I Div.2 | |
Bạn đang cần M2RS hay W2RS cho dây RTD dài?
Liên hệ ASystem ngay để nhận báo giá tốt nhất + datasheet + tư vấn chọn đúng model và option Active Bridge cho dây dẫn dài!
