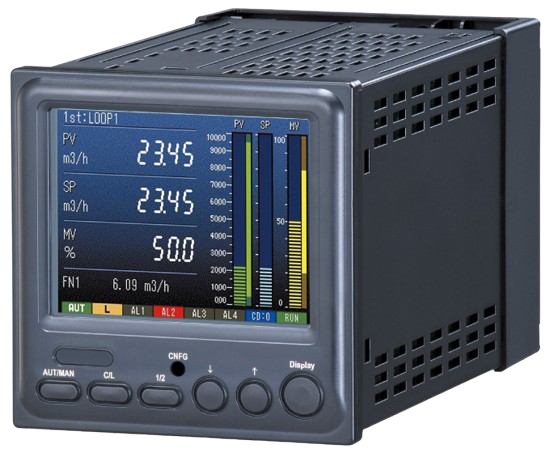

MG ABL
Multi-Function PID Controller
Super M-UNIT Series • Màn hình LCD màu • 2 Loop • 3 AI + 4 DI + 3 DO + 3 AO
Modbus-RTU • NestBus • Auto-Tuning • Advanced Computation
MÔ TẢ SẢN PHẨM
MG ABL là bộ điều khiển PID đa chức năng cao cấp thuộc dòng Super M-UNIT. Màn hình TFT LCD màu, hỗ trợ 2 loop chuyển đổi nhanh, 3 analog input (Universal), 4 discrete input, 3 discrete output và 3 analog output. Tích hợp tính toán nâng cao, sequence control, auto-tuning và giao tiếp Modbus-RTU / NestBus.
Ứng dụng lý tưởng cho boiler, cascade control (mực nước + lưu lượng), ratio control hóa chất…
ĐẶC ĐIỂM NỔI BẬT
- Màn hình TFT LCD màu 3.5 inch, hiển thị 1 hoặc 2 loop
- 3 Analog Input (Universal: TC, RTD, DC) + 3 Analog Output
- 4 Discrete Input + 3 Discrete Output (Relay)
- 2 PID function blocks + Advanced computation & sequence control
- Auto-Tuning, Control cycle 100ms ~ 3 sec
- Giao tiếp Modbus-RTU & NestBus (mở rộng I/O)
- Lập trình dễ dàng qua phần mềm Loop Configuration Builder
THÔNG SỐ KỸ THUẬT CHÍNH
| Thông số | Giá trị |
|---|---|
| Loop | 2 loop (chuyển đổi nhanh) |
| Analog Input | 3 điểm (Universal: TC, RTD, DC 1-5V/4-20mA) |
| Analog Output | 3 điểm (4-20mA DC) |
| Discrete I/O | 4 DI (Dry contact) + 3 DO (Relay) |
| Giao tiếp | Modbus-RTU + NestBus |
| Nguồn | 100 - 240V AC |
| Màn hình | TFT LCD màu 3.5 inch |
| Nhiệt độ hoạt động | -5 ~ +55°C |
BẢNG CHỌN MODEL
ABL-1111[1]-M2[2]
[1] External Interface: 0 (None) / 1 (Modbus-RTU + NestBus)
[2] Language: blank (Japanese) / E (English)
Chi tiết đầy đủ cấu hình, thông số input/output và wiring xem trong catalog.
