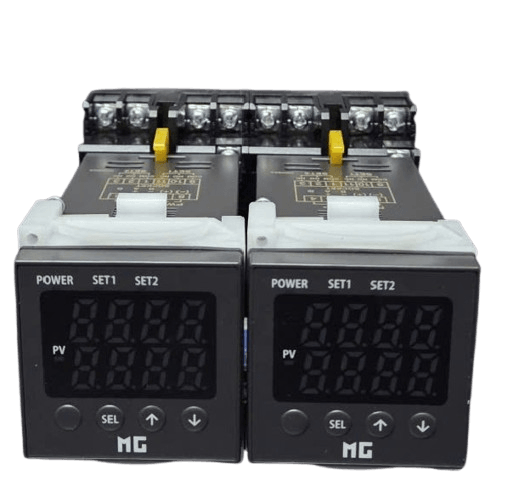

THIẾT BỊ CẢNH BẢO GIỚI HẠN NHIỆT ĐỘ MG CO., LTD. KS2TR2-1-R
Model: KS2TR2-1-R
KS2TR2-1-R là bộ cảnh báo giới hạn nhiệt độ kỹ thuật số dạng cắm (Plug-in) thuộc dòng K-UNIT của MG Co., Ltd.. Thiết bị chấp nhận đầu vào từ các loại cảm biến nhiệt độ (Thermocouple hoặc RTD) và cung cấp đầu ra rơ-le cảnh báo (Dual alarm trip – High/Low) khi giá trị nhiệt độ vượt quá ngưỡng cài đặt.
Với màn hình hiển thị LED 4 chữ số trực quan và 4 phím bấm lập trình ngay mặt trước, KS2TR2-1-R cho phép cấu hình linh hoạt các thông số như ngưỡng cảnh báo, độ trễ (hysteresis), thời gian hoãn (delay time) và chế độ làm việc của rơ-le.
Tính Năng Nổi Bật
Cảnh báo kép độc lập (Dual Trip): Cài đặt linh hoạt 2 ngưỡng cảnh báo độc lập (Hi/Lo, Hi/Hi, Lo/Lo).
Màn hình kỹ thuật số hiển thị rõ ràng: Tích hợp màn hình LED 4 chữ số (cao 10 mm) hiển thị giá trị đo (PV) và thông số cài đặt.
Tự do lập trình qua phím bấm: Dễ dàng cài đặt các tham số trực tiếp bằng 4 phím thao tác mặt trước.
Chức năng Latching Hold: Tùy chọn giữ trạng thái cảnh báo, tránh việc rơ-le bị tác động nhầm ngay khi vừa cấp nguồn ở chế độ cảnh báo thấp (Low Alarm).
Cài đặt đệm (Deadband / Hysteresis): Cài đặt độ trễ từ 0 đến 102% độc lập cho từng ngưỡng cảnh báo.
Xử lý sự cố đứt dây cảm biến (Burnout): Cho phép chọn trạng thái báo lỗi vọt ngưỡng (Upscale), tuột ngưỡng (Downscale) hoặc không kích hoạt khi bị đứt dây tín hiệu.
Đèn LED chỉ thị trực quan: Đèn báo nguồn (Power), đèn chỉ thị PV, và các đèn báo trạng thái cảnh báo SET1, SET2 riêng biệt.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Đầu vào | Thermocouple K, E, J, T, R, S, B, N, C(WRe), Platinel II RTD Pt100 (JIS’97/IEC), JPt100 (JIS’89) |
| Độ chính xác hiển thị | ±0.5% FS ±1 digit (đa số loại) ±1% cho T, E ≤-100°C và R ≤400°C ±5% cho B 0-500°C |
| Bù lạnh CJC | Tự động ±3°C (25±5°C) |
| Ngõ ra | 2 relay SPDT độc lập, 3A/220VAC hoặc 30VDC (cosφ=1) |
| Chế độ alarm | High/Low, Latching có/không, Energized/De-energized |
| Hysteresis | 0 – 102% (mỗi ngưỡng riêng) |
| Delay | 1 – 10 giây (mỗi ngưỡng riêng) |
| Burnout | Upscale / Downscale / Tắt |
| Hiển thị | LED 4 số đỏ (PV & SET1), xanh (SET2 & thông số) |
| Nguồn cấp | 100–240 VAC hoặc 24 VDC |
| Tiêu thụ điện | ≤6VA (AC), ≤2.5W (DC) |
| Nhiệt độ hoạt động | -10 đến +55°C |
| Kích thước mặt | 50 × 110 mm, cutout 45×45 mm |
| Chứng nhận | CE, RoHS |
