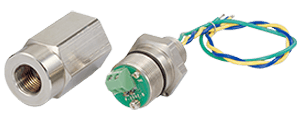

Thiết Bị Chống Sét Lan Truyền MG Co. MD6T-24 (M-RESTER)
Model: MD6T-24-00B | Dòng Tín Hiệu Tiêu Chuẩn & Xung (24V DC)
Thiết bị chống sét lan truyền M-RESTER MD6T-24 được thiết kế chuyên dụng nhằm bảo vệ các đường tín hiệu điều khiển công nghiệp 4-20 mA DC và dạng xung (bao gồm cả Transmitter 2 dây và 4 dây) khỏi tác động phá hủy của xung sét. Thiết bị cho phép lắp đặt trực tiếp ngoài trời thông qua đường ống luồn dây điện (Conduit mount), chống chịu thời tiết vượt trội mà không làm ảnh hưởng đến độ chính xác của tín hiệu đo lường.
- Tiêu chuẩn bảo vệ cao: Đạt cấp bảo vệ IP65 chống nước và bụi bẩn bám dính.
- Khả năng xả dòng sét: Lên đến 10,000 A (xung 8/20 µsec).
- Thời gian đáp ứng siêu nhanh: Line-to-line ≤ 4 nsec, Line-to-ground ≤ 20 nsec.
Ưu Điểm Vượt Trội Của Thiết Bị Chống Sét M-RESTER MD6T
1. Thiết kế cơ khí gắn trực tiếp đường ống (Conduit Mount)
Thiết bị sở hữu cấu trúc ren cơ khí thông minh (tùy chọn G 1/2, 1/2 NPT hoặc M20x1.5) giúp vặn trực tiếp vào hộp đấu nối ngoài trời của các cảm biến đo lường hoặc thiết bị truyền phát dòng. Cách lắp đặt này giúp tối ưu hóa không gian và bảo vệ tối đa các điểm đấu nối nhạy cảm trước môi trường khắc nghiệt.
2. Hấp thụ xung sét cực lớn mà không suy hao tín hiệu
Nhờ cấu trúc mạch điện bên trong sử dụng linh kiện cao cấp có điện dung cực thấp (Line-to-line ≤ 2500 pF), MD6T-24 chỉ triệt tiêu các xung điện áp cao do sét đánh mà hoàn toàn không gây suy hao hay ảnh hưởng tiêu cực đến chất lượng tín hiệu đo lường 4-20mA truyền về trung tâm điều khiển.
3. Vật liệu cấu tạo cao cấp bền bỉ
Tùy theo môi trường ứng dụng thực tế tại nhà máy, người dùng có thể lựa chọn lớp vỏ bảo vệ bằng vật liệu Đồng thau (Brass) hoặc Thép không gỉ (Stainless steel) bền bỉ, chống ăn mòn hóa chất cực tốt.
Thông Số Kỹ Thuật Chi Tiết (Specifications) MD6T-24
| Đặc tính kỹ thuật | Thông số chi tiết (Dữ liệu từ Datasheet hãng) |
|---|---|
| Điện áp dòng điện tối đa | 30 V DC (Bản tiêu chuẩn) / 28 V DC (Bản chứng nhận an toàn) |
| Khả năng xả dòng sét (Discharge current) | 10,000 A (với dạng xung 8/20 µsec) |
| Dòng tải tối đa (Max. load current) | 100 mA |
| Thời gian phản hồi (Response time) | Line to line: ≤ 4 nsec | Line to ground: ≤ 20 nsec |
| Điện trở nối tiếp bên trong | Khoảng 22 Ω (đã bao gồm cả đường hồi tiếp) |
| Cấp độ bảo vệ môi trường | IP65 (Chống nước phun và bụi bẩn xâm nhập hoàn toàn) |
| Tùy chọn kết nối ren (Conduit) | G 1/2, 1/2 NPT hoặc M20x1.5 |
| Vật liệu thân vỏ (Body material) | Đồng thau (Brass) hoặc Thép không gỉ (Stainless steel) |
