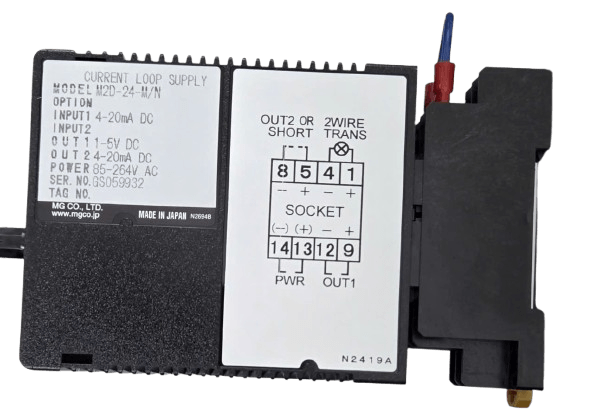

Name: Bộ nguồn cho tín hiệu 2 dây M2D-24-M/N -
Price: 5200000 VND
Availability: InStock

Description

1. Giới thiệu chung (Overview)

M2D-24-M/N là bộ cấp nguồn vòng dòng (Current Loop Supply) thuộc dòng siêu nhỏ gọn Mini-M Series do MG Co., Ltd. sản xuất. Thiết bị có chức năng cấp nguồn 24V DC cho các bộ truyền tải 2 dây (2-wire transmitters / Smart transmitters) và phân tách / chuyển đổi tín hiệu đầu vào dòng 4–20 mA DC sang tín hiệu đầu ra điện áp 1–5 V DC (Output 1) và/hoặc dòng điện 4–20 mA DC (Output 2).

Thiết bị giúp cách ly điện (Electrical isolation) giữa tín hiệu đầu vào/đầu ra với nguồn cấp, bảo vệ ngắn mạch và đảm bảo an toàn, ổn định cho hệ thống điều khiển PLC/DCS.

2. Giải thích mã sản phẩm (Ordering Code: M2D-24-M/N)

M2D: Dòng bộ chuyển đổi nguồn vòng dòng (Current Loop Supply).
24: Điện áp cấp nguồn loop / Tín hiệu dòng vào chuẩn 24V DC / 4–20 mA DC.
M: Nguồn cấp 85 – 264 V AC (47 – 66 Hz).
N: Tiêu chuẩn (Option /N): Không có chứng nhận CE, UKCA hoặc UL.

3. Đặc tính nổi bật (Features)

Thiết kế siêu nhỏ gọn (Super-mini): Dạng cắm đế (Plug-in) với chiều rộng chỉ 23 mm, tiết kiệm tối đa không gian tủ điện.
Tương thích với Smart Transmitter: Hoạt động tốt với các thiết bị đo thông minh chuẩn giao tiếp HART (hoặc tương đương).
Bảo vệ ngắn mạch (Shortcircuit Protection): Tích hợp mạch giới hạn dòng điện tối đa 35 mA khi xảy ra ngắn mạch, không giới hạn thời gian chịu đựng.
Cách ly an toàn (Isolation): Cách ly điện áp cao giữa tín hiệu đầu vào/đầu ra và nguồn điện cấp.
Lắp đặt linh hoạt: Hỗ trợ gắn trên thanh DIN Rail 35mm hoặc bắt vít trực tiếp lên bề mặt tủ.
Không cần khoảng cách giữa các bộ: Có thể lắp đặt sát nhau liên tiếp mà không cần chừa khe hở tản nhiệt.

4. Thông số kỹ thuật chi tiết (Specifications)

Thông số chung

Hạng mục	Chi tiết kỹ thuật
Hãng sản xuất	MG Co., Ltd. (Nhật Bản)
Model đầy đủ	M2D-24-M/N
Kiểu thiết kế	Dạng cắm đế (Plug-in)
Nguồn cấp (Power Input)	85 – 264 V AC (Dải tần 47 – 66 Hz)
Công suất tiêu thụ	Khoảng 3 VA ở 100V AC; 4 VA ở 200V AC; 5 VA ở 264V AC
Vật liệu vỏ	Nhựa chống cháy màu đen (Flame-resistant resin)
Đầu nối dây	Trục vít M3 (M3 screw terminals, lực siết 0.8 N·m)
Trọng lượng	Khoảng 150 g
Nhiệt độ hoạt động	-5 oC đến 55 oC
Độ ẩm hoạt động	30 đến 90% RH (không ngưng tụ)

Thông số nguồn cấp cho Transmitter (Supply Output) & Đầu vào (Input)

Điện áp nguồn cấp Loop: 24 – 28 V DC (khi không tải).
Dòng điện định mức: $\le 22\text{ mA DC}$ .
Bảo vệ ngắn mạch: Giới hạn dòng tối đa 35 mA, thời gian bảo vệ không giới hạn.
Tín hiệu đầu vào (Input): 4 – 20 mA DC (Trở kháng đầu vào tích hợp $250\,\Omega$ ).

Thông số tín hiệu đầu ra (Output Specifications)

Output 1 (Áp): 1 – 5 V DC (Trở kháng tải tối thiểu $250\text{ k}\Omega$ ).
Output 2 (Dòng): 4 – 20 mA DC.

Hiệu suất & Cách ly (Performance & Isolation)

Độ chính xác: $\pm 0.1\%$ (Phụ thuộc vào độ chính xác của điện trở nhận).
Hệ số nhiệt độ: $\pm 0.003\% / ^\circ\text{C}$ .
Điện trở cách điện: >= 100M ohm với $500\text{ V DC}$ .
Độ bền điện áp (Dielectric Strength): $2000\text{ V AC}$ trong 1 phút (giữa Input/Output với Nguồn/Đất).
