R8-SS4N

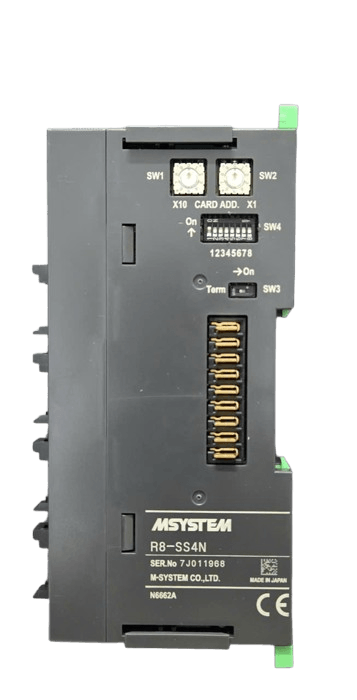

CARD NGÕ VÀO DÒNG DC 4 KÊNH R8-SS4N

Original price was: 4.500.000 ₫.Current price is: 3.500.000 ₫.

card ngõ vào 4 kênh

Category: Tags: ,

Description

CARD NGÕ VÀO DÒNG DC 4 KÊNH R8-SS4N (REMOTE I/O R8 SERIES)

Tổng quan sản phẩm

R8-SS4N là module mở rộng ngõ vào dòng điện DC (DC Current Input Module) thuộc dòng Remote I/O R8 Series của hãng MG Co., Ltd. (Nhật Bản). Thiết bị được thiết kế dạng card siêu mỏng với độ dày chỉ 12 mm, cung cấp 4 kênh nhận tín hiệu dòng điện (như 4-20mA DC, 0-20mA DC) và kết nối qua cổng đầu nối e-CON nhỏ gọn, giúp tối ưu hóa tối đa không gian lắp đặt trong các tủ điện điều khiển công nghiệp.

Tính năng nổi bật

  • Thiết kế Ultra-slim 12mm: Kích thước siêu mỏng (rộng 12 mm, trọng lượng chỉ 60g) giúp tiết kiệm diện tích trên thanh DIN rail.

  • 4 kênh ngõ vào linh hoạt: Cho phép cấu hình dải đo từ -20 đến +20 mA DC (mặc định nhà máy là 4–20 mA DC hoặc 0–20 mA DC bằng DIP switch).

  • Cài đặt độc lập qua phần mềm: Có thể điều chỉnh dải đo riêng biệt cho từng kênh thông qua phần mềm cấu hình PC (R8CFG).

  • Đèn LED hiển thị trạng thái: Tích hợp đèn LED 2 màu báo trạng thái hoạt động (RUN LED) và các đèn LED màu đỏ báo trạng thái ngõ vào riêng cho từng kênh.

  • Đầu nối e-CON tiện lợi: Sử dụng connector e-CON 4 chân (Omron) giúp thao tác đấu nối dây nhanh chóng, không cần tuốt dây phức tạp.

  • Tích hợp điện trở đầu cuối: Có sẵn Terminating Resistor cài đặt bật/tắt qua DIP Switch ngay trên thân module.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Giá trị tiêu chuẩn (Model: R8-SS4N)
Số kênh ngõ vào

4 kênh dòng DC (Non-isolated giữa các kênh)
Dải tín hiệu vào (Input Range)

Cấu hình trong dải -20 đến +20 mA DC (Trở kháng vào: 50 $\Omega$)
Cài đặt bằng DIP Switch

4 – 20 mA DC (Default ON/OFF) hoặc 0 – 20 mA DC
Độ chính xác chuyển đổi

$\pm 0.1\%$ (ở dải -20 đến +20 mA) / $\pm 0.25\%$ (ở dải 4 đến 20 mA)
Tốc độ chuyển đổi (Conversion Rate)

4 msec
Kết nối ngõ vào (Input Connection)

Jack e-CON 4-pin (Omron XN2D-1474-S002)
Cấu hình địa chỉ Module

Bằng công tắc xoay (Rotary Switch, địa chỉ từ 0 đến 30)
Nguồn cấp & Bus nội bộ

Cấp trực tiếp qua bus nội bộ của R8 Base Module
Tiêu thụ điện năng lớn nhất

80 mA
Cách ly (Isolation)

Ngõ vào đến nguồn cấp/bus nội bộ (1500V AC @1 phút)
Kích thước (W x H x D)

$12 \times 115 \times 59\text{ mm}$
Trọng lượng

60 g
Tiêu chuẩn đáp ứng

CE marking (EMC: EN 61000-6-4, EN 61000-6-2), RoHS
